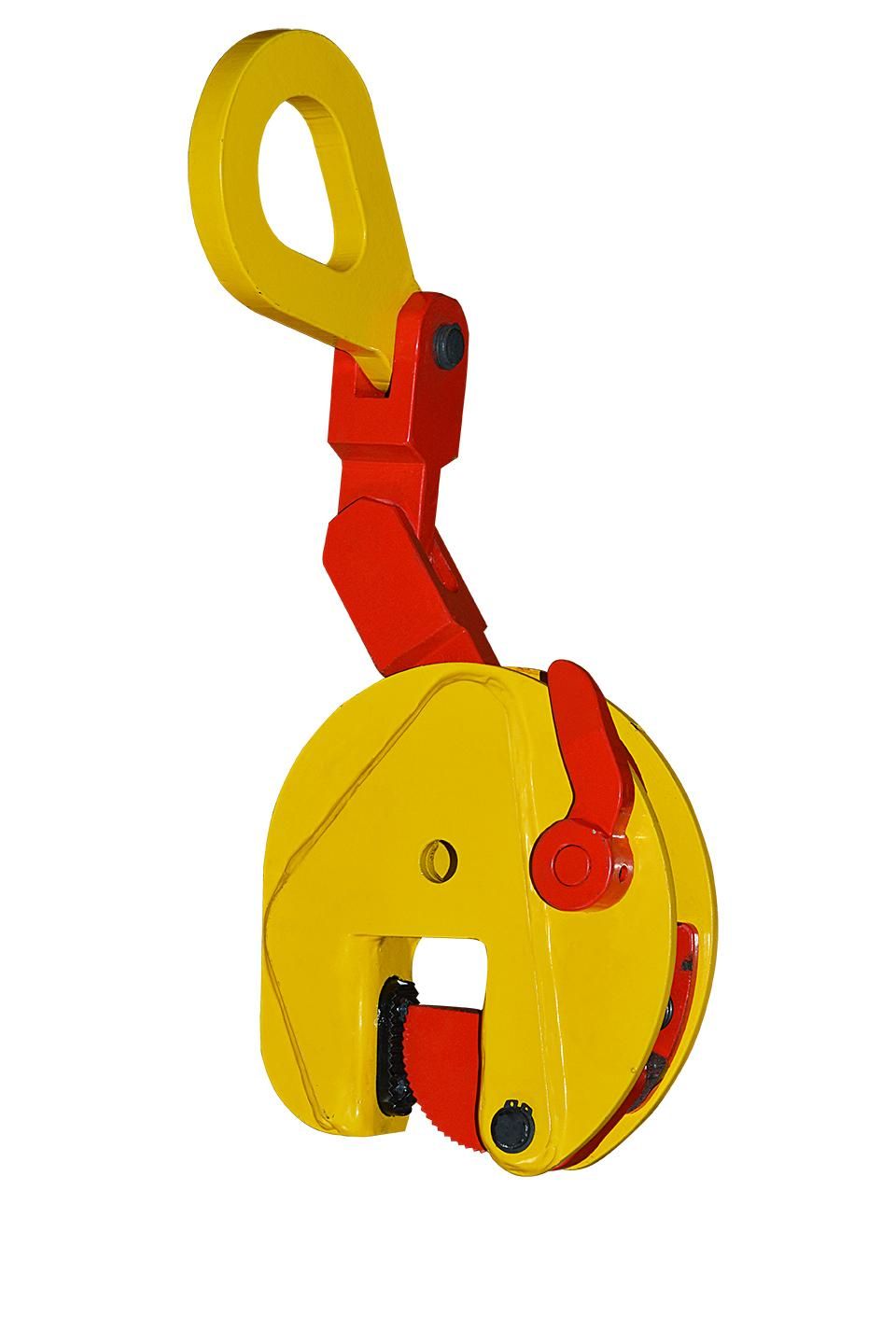

Захват для листового металла ЗВЛ-1,0 (0-25)

Назначение
Конструкция захвата ЗВЛ позволяет использовать его для подъема листового проката как в вертикальном, так и горизонтальном положении (с учетом понижающих коэффициентов), а также кантовать листы. Особенностью захвата является шарнирный тяговый элемент, работающий в трех плоскостях.

Конструкция
Основным рабочим элементом захвата является эксцентриковый кулачок, с помощью которого и осуществляется зажим груза. Фиксация груза происходит за счет силы трения, возникающей между рабочими органами захвата и поверхностью груза при его подъеме.

На опорной площадке и кулачке имеются зубья, которые повышают надежность зацепления груза, а так как контактная нагрузка очень велика, то работать данными захватами рекомендуется с грузами облдающими достаточно жесткой поверхностью, в частности это листовой прокат металла.
