Степень защиты электрооборудования (IP) - что это и как расшифровать?

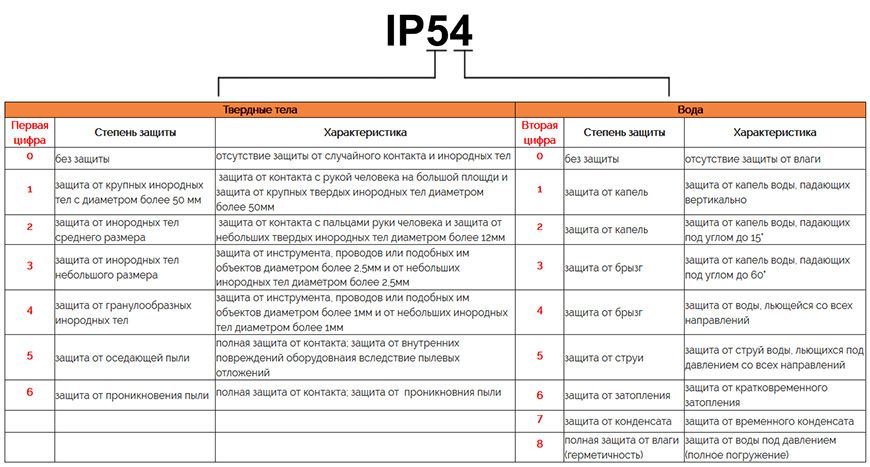

IP - International Protection Marking в переводе с английского «международные коды защиты», иногда интерпретируется как Ingress Protection Rating  «степень защиты от проникновения» пыли, случайного контакта, воды и т.д. Степень защищенности отображают цифры, следующие за буквами IP – IP{Х}{Y}.

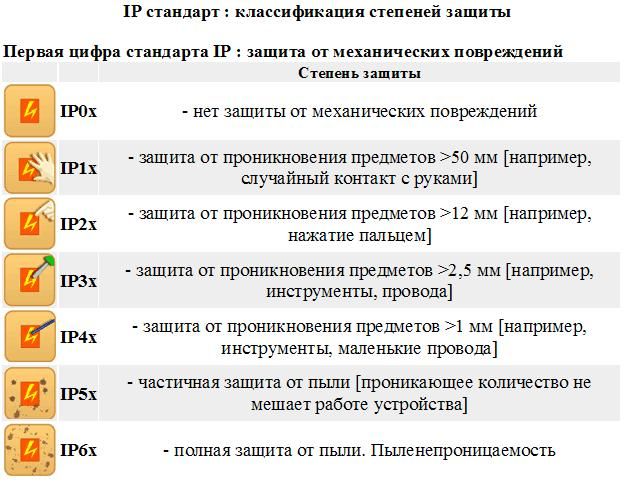

Первая цифра в коде {Х} обозначает степень защиты от воздействия твердых предметов разного размера, а также степень защищенности от проникновения внутрь корпуса. Она может принимать значение от 0 до 6:
0 - отсутствие какой-либо защиты;
1 - предохраняет от проникновения предметов диаметром более 50мм (просто прикрывает от контакта с
электропроводящей частью);
2 - предохранение от предметов диаметром 12мм и более (от пальцев, веток и т.д.);
3 - не могут проникнуть объекты размером более 2.5мм (некоторые инструменты, кабели и т.д.);
4 - возможно попадание только объектов размером менее 1мм (очень мелкий крепеж, тонкие провода и т.д.);
5 - полная защита от контакта, пылезащитная оболочка (внутрь может попасть небольшое количество пыли,
но она на работе не отражается);
6 - самая высокая степень защищенности от пыли, пыленепроницаемая оболочка (не проникает даже пыль).

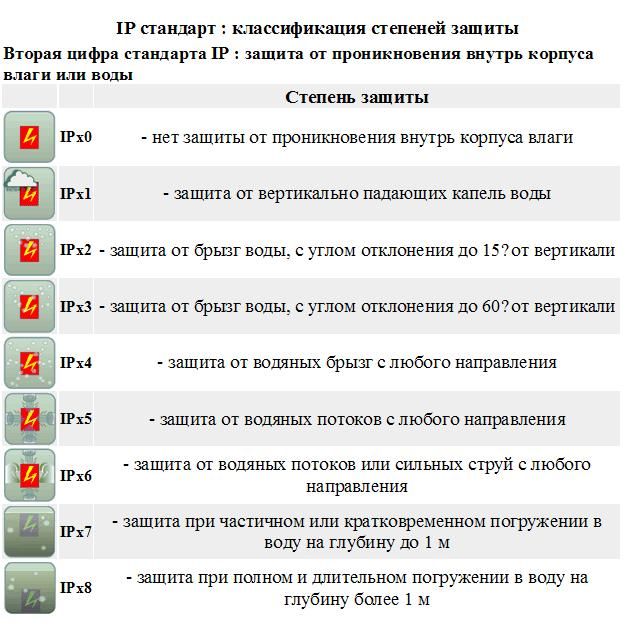

Вторая цифра {Y} класса защиты IP показывает на сколько корпус предохраняет содержимое от попадания
влаги. Обычно цифры стоят от 0 до 7, но у некоторых европейских производителей встречаются и 8, и 9:
0 - защиты от влаги нет;
1 - попадание на корпус вертикально падающих капель не нарушает работу устройства;
2 - если корпус отклонить под углом 15°, вертикально падающие капли не нарушают работу устройства;
3 - защита от брызг, падающих под углом до 60° (от дождя);
4 - не страшны брызги воды любого направления (можно ставить на расстоянии 20см от источника воды и
ближе);
5 - попадание струй воды не причиняет вреда (угол наклона любой);
6 - корпус способен противостоять волнам и струям воды (попавшая вода не мешает работе оборудования);
7 - при краткосрочном погружении на 1 метр в воду, устройство продолжает работать;
8 - при длительном нахождении на глубине 1 метр устройство работает;
9 - полная водонепроницаемость, устройство работает под водой длительное время.
Иногда производители вводят дополнительные символы в коде обозначения степени защиты
электрооборудования IP. Обычно они присутствуют в тех случаях, когда фактическая степень защиты
несколько больше той, которая указана в коде. Просто кодов ограниченное количество, точнее описать от
чего конкретно предохраняет тот или иной корпус или оболочка можно только с использованием этих
дополнительных символов. Сразу после цифр на первой позиции могут стоять латинские буквы A, B, C, D.
Они обозначают дополнительную защиту от прикосновений к токоведущим частям оборудования:
A - тыльной стороной руки;
B - пальцем;
C - инструментом;
D - проволокой.
На второй позиции могут стоять буквы H, M, S, W ими зашифрованы следующие характеристики:
H - высоковольтное оборудование;
M - во время проведения испытаний по защите от воды устройство работало;
S - при проведении испытаний было отключено;
W - корпус или оболочка защищают от погодных влияний.
Данные буквы ставятся только в том случае, если защитная оболочка удовлетворяет всем более низким
требованиям. То есть если стоит буква C, то подлезть не получится ни инструментом, ни тыльной стороной
ладони, ни пальцем.
Несмотря на то что сочетание степеней защиты теоретически может быть любым, чаще всего встречаются
определенные классы:
IP 20 - оборудование предназначено для использования в отапливаемых помещениях с нормальным уровнем
влажности, обеспечивают достаточный уровень защиты от электричества, но не защищают от влаги.
IP 21/22 - оборудование также могут использоваться в помещениях, но уже без отопления и на улице

под навесами.

IP 43/44 - оборудование может использоваться во влажных помещениях.

IP 54/55 – устройства могут быть установлены на улице под открытым небом, переносят дождь, снег,

оледенение.

IP 67/68 - оборудование может быть погружено в воду.

В общем и целом, определить для каких условий подходит то или иное оборудование, можно по

расшифровке цифровых значений. Пользование устройством с ненадлежащим уровнем защиты может

привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже

поражению электрическим током. Чтобы избежать подобных неприятностей, при подборе нужно

непременно учитывать условия, в которых ему предстоит работать.
