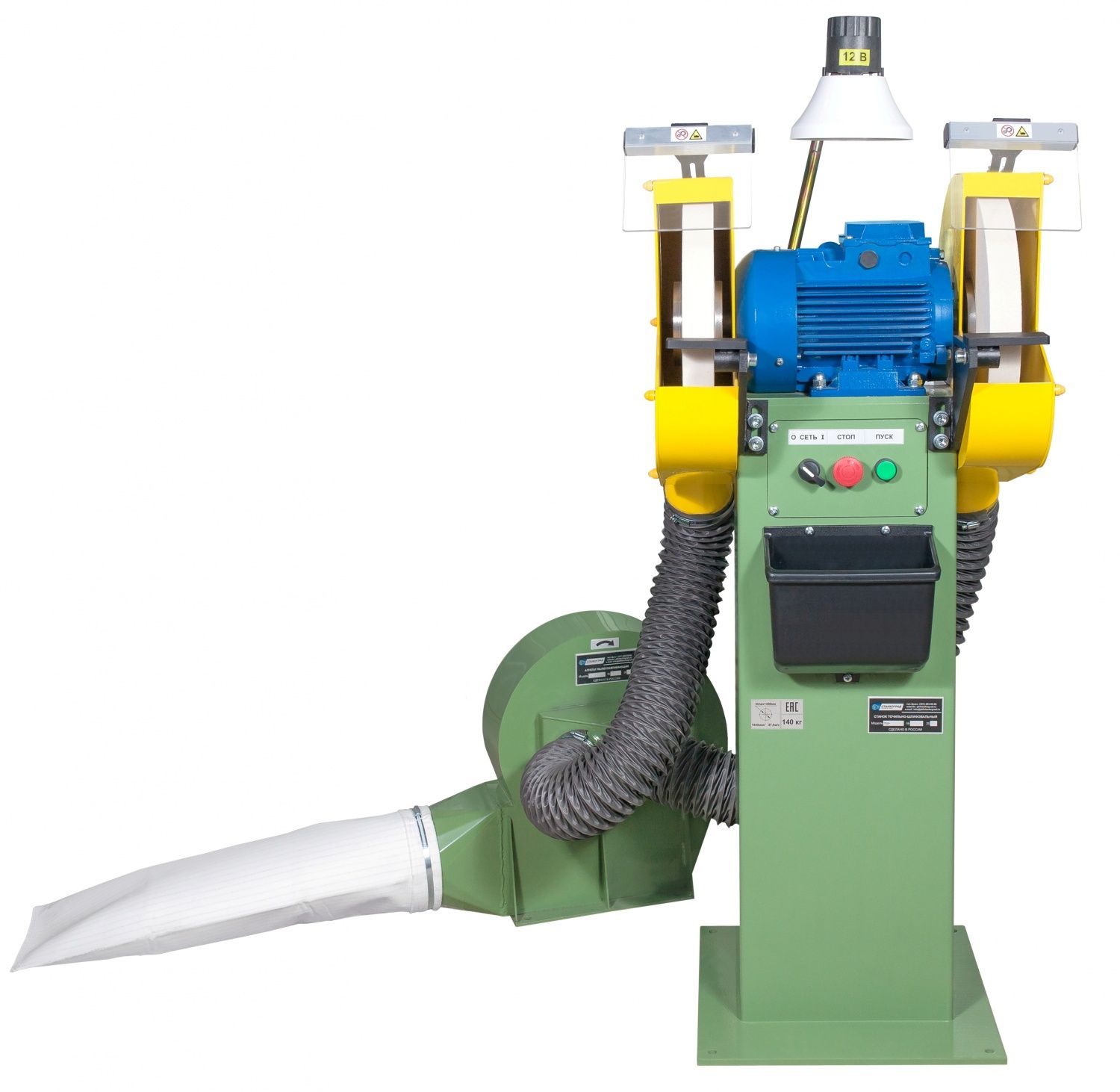

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-3
Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха....
12 августа 2020
Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-3
Тумба - ТШ-3.00.0.010.0.00
Кронштейн - ТШ-1.50.1.000.0.00
Кожух левый - ТШ-3.00.0.030.1.00, Кожух правый ТШ-3.00.0.025.1.00
Крышка - ТШ-3.00.0.030.0.00
Подручник - ТШ-3.00.0.045.2.00
Подручник - ТШ-3.00.0.045.2.00
Кронштейн - ТШ-3.00.0.105.0.00
Кронштейн - ТШ-3.00.0.105.0.00
Коробка - ТШ-2.00.0.020.0.00
Электрооборудование - ТШ-3.80.0.000.0.00
Кнопка "Стоп"
Кнопка "Пуск"
Светильник НКП03-60-003УХЛ4 ТУЗ.62-00214267-088-00
