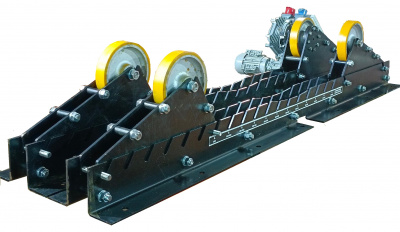

Роликовый сварочный вращатель СВР-5/3500

Вращатель сварочный роликовый СВР представляет собой стационарный сварочный пост и служит для улучшения эргономики процесса сварки при наложении круговых швов на заготовки и детали цилиндрической формы, в так же при наплавочных работах.  Вращатель применяются в процессе сварки для удержания и перемещения детали с нужной оператору скоростью. Для управления роликовыми сварочными вращателями используются шкаф управления, пульт дистанционного управления и педаль.

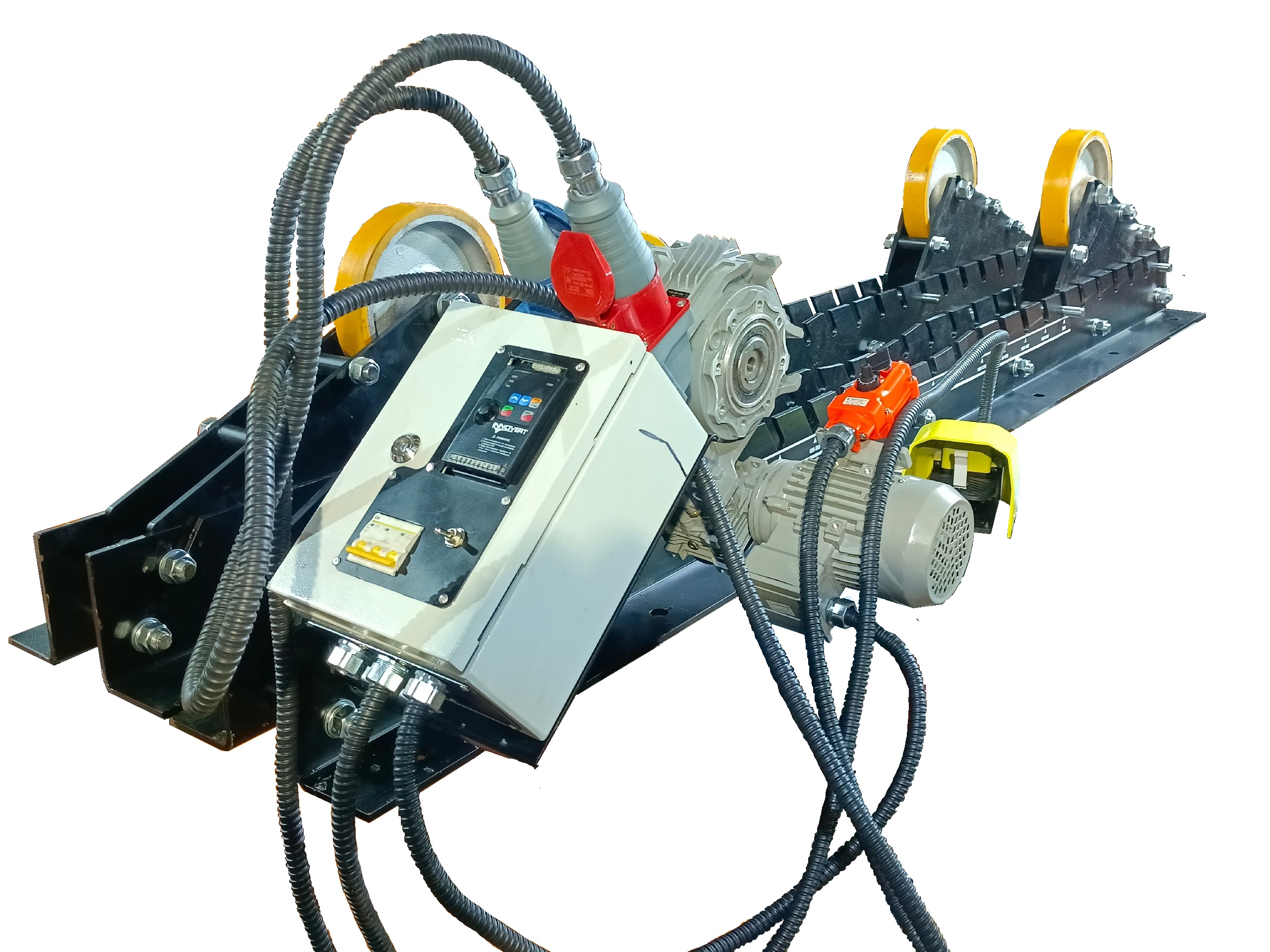

Конструктивно вращатель состоит из двух секций – приводной и холостой. Приводная секция оснащена мотор-редуктором, соединенным с ведущим роликом, вращение с которого передается на обрабатываемую деталь. Остальные ролики холостые, необходимы для фиксации детали в нужном положении. На приводной секции установлен так же шкаф управления. Основной деталью каждой секции вращателя является прочный стальная рама с крепящимися к нему роликами, в которые устанавливается заготовка. Положение роликов на раме может меняться в зависимости от диаметра заготовки. Для этого на раме предусмотрены специальные пазы. Ролики изготовлены из высококачественного чугуна с полиуретановым литым контактным слоем. Полиуретановые ролики имеют низкую чувствительность к повреждениям и минимальную остаточную деформацию при достаточно высокой износостойкости. Плавная регулировка вращения ведущего ролика, а также его электронная стабилизация при несовпадении центра масс с осью вращения (доп. опция) обеспечивает качественное наложение шва. Управление вращателем обеспечивается с помощью частотно-регулируемого привода, который расположен на его лицевой панели. Так же в комплект вращателя входит пульт дистанционного управления и педаль пуска/останова. Пульт дистанционного управления оснащен переключателем направления вращения ведущего ролика (реверс) и потенциометром, с помощью которого производится плавное изменение скорости вращения ведущего ролика.
