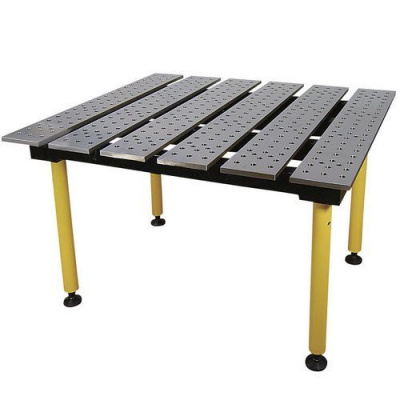

Сварочно-сборочный стол ССМ-07
--
Сварочное оборудование
-Грузоподъемное оборудованиеГидравлическое оборудованиеСварочное оборудованиеВентиляционное оборудованиеСтроительное оборудованиеЖелезнодорожное оборудованиеИнструментГаражное оборудование для автосервисаСкладское оборудованиеИзмерительное оборудованиеПолиграфическое оборудованиеУпаковочное и фасовочное оборудованиеГенераторыВесовое оборудованиеМотопомпыСмазочное, масло- и топливораздаточное оборудованиеКонвейеры и транспортерыТепловое оборудованиеЁмкости, резервуарыКлининговое оборудованиеКомпрессоры и компрессорное оборудование
Сварочные столы
--ССМ-07Сварочные аппаратыАппараты для сварки трубМашины термической резкиМашины точечной сваркиСварочные столыСварочные вращателиАппараты для заточки вольфрамовых электродовСварочные тракторыСварочные генераторыПечи для просушки и прокалки электродовАппараты для приварки крепежаГазосварочные постыПаяльные станцииТермофены для термоусадкиАппараты для очистки металлаПаяльные ванныИндукционные нагреватели подшипниковПечи для термоусадкиОборудование для газовых баллоновСварочная оснастка
45 000 ₽
Наличие уточняйте
-
+
В корзинуВ корзине
Поделиться
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
- Viber
- Skype
- Telegram
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Сварочно-сборочный стол ССМ-07 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки. Благодаря своим небольшим размерам сварочный стол может использоваться для организации рабочих мест сварщика в мастерских профессиональных училищ и других подобных учреждениях.
Преимущество применения стола сварочно-сборочного ССМ-07:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства, а также для мастерских учебных заведений.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.
Сварочный стол ССМ-07 состоит из сварных деталей рамы на 4-х стойках и 9-ти цельнолитых чугунных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 500 мм, образующих столешницу.
Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).
Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.
Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.
Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на двух винтах М10) заменены на новые как весь набор, так и каждая в отдельности.
Для компенсации неровности пола, сварочно-сборочный стол ССМ-07 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.
Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
Преимущество применения стола сварочно-сборочного ССМ-07:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства, а также для мастерских учебных заведений.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.
Сварочный стол ССМ-07 состоит из сварных деталей рамы на 4-х стойках и 9-ти цельнолитых чугунных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 500 мм, образующих столешницу.
Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).
Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.
Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.
Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на двух винтах М10) заменены на новые как весь набор, так и каждая в отдельности.
Для компенсации неровности пола, сварочно-сборочный стол ССМ-07 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.
Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
Характеристики
Грузоподъемность, кг
|
1500 |
Размеры раб. поверхности, мм
|
975х500 |
Габаритные размеры, мм
|
975х500х640 |
Масса, кг
|
125 |
