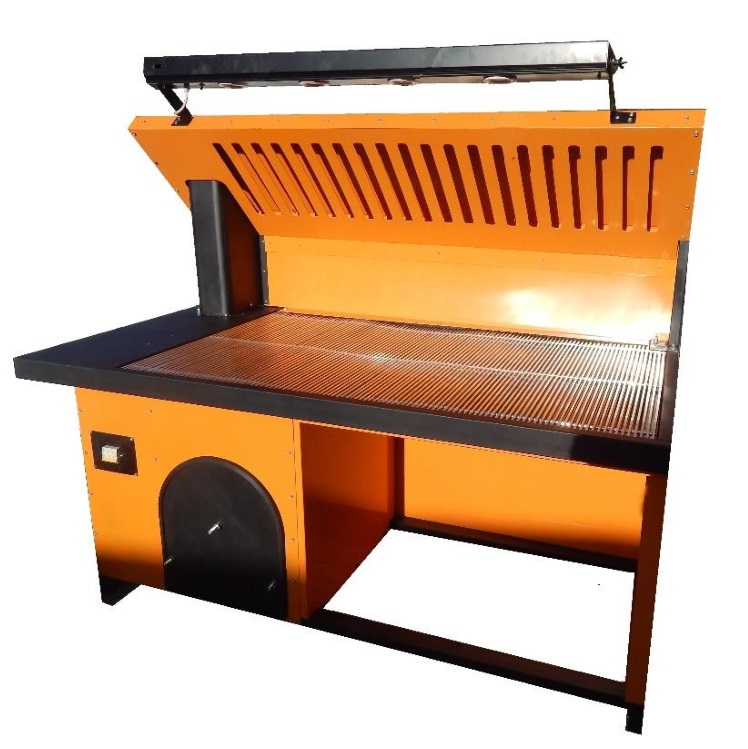

Стол сварщика СС-1400 Р

Стол сварщика с функцией очистки воздуха. Регенерируемый фильтр. Отбор воздуха через жалюзи в экране

Стол сварщика позиционируется как рабочее место сварщика, являющееся необходимым элементом любого сварочного поста.

Стол сварщика состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Воздух, загрязненный сварочным дымом и аэрозолями всасывается в вентиляционную решетку, расположенную под углом 45 град. к горизонтали в верхней части защитного экрана. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Сварочный стол оборудован фильтром грубой очистки и картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов столов сварщика, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно.

Стол сварщика оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали в ресивер, встроенный в стол, далее из ресивера  попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу сварочного стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в лицевой стенке стола сварщика.

Столешница, или рабочая поверхность сварочного стола представляет собой набор решеток, выполненных из серого чугуна. Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.

Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство,  создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе стола сварщика.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью сварочного стола расположены на его лицевой панели.
