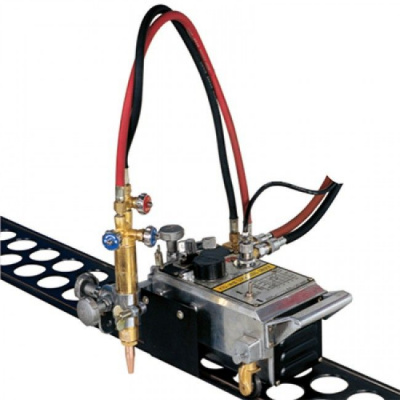

Газорезательная машина HK-12 Beetle

Газорезательная машина HK-12 Beetle разработана специально для резки листового металла толщиной до 100 мм на полосы, выравнимания кромки листа и снятии фасок V, Х, Y-образную под сварку. Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.

Компактные габариты машины HK-12 Beetle и небольшой вес, низкая цена, простота и безопасность в эксплуатации, делают эту машину незаменимым помощником. Приводная система (бесступенчатая механическая смена подачи) гарантирует постоянное и стабильное перемещение машинки, наличие мощного вентилятора принудительного охлаждения двигателя дает возможность работать в тяжелых условиях при высокой температуре окружающей среды. С помощью циркульного устройства, монтируемое на машину, можно выполнять круглые резы радиусом от 200 до 2000 мм, также для вырезки отверстий используются кольцевые рельсы машина НК-12А.

Резка выполняется с помощью одного газокислородного резака, установленного на самоходной тележке, которая имеет возможность перемещения вдоль линии реза по направляющим рельсам длиной 1,8 метра, дополнительными рельсами, которые стыкуются друг с другом, можно увеличить рабочий ход машины.

Позиционирование резака осуществляется вручную путем фиксации винтовым прижимом на выносной консоли тележки. Машина оснащена встроенным газораспределителем, который обеспечивает подготовку газокислородной смеси, регулировку мощности и структуры пламени.

Управление перемещением тележки HK-12 Beetle и работой резака осуществляется с помощью аналоговой панели управления, расположенной на тележке. Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°.
