Тестер силы обжима наконечников PullTester 27

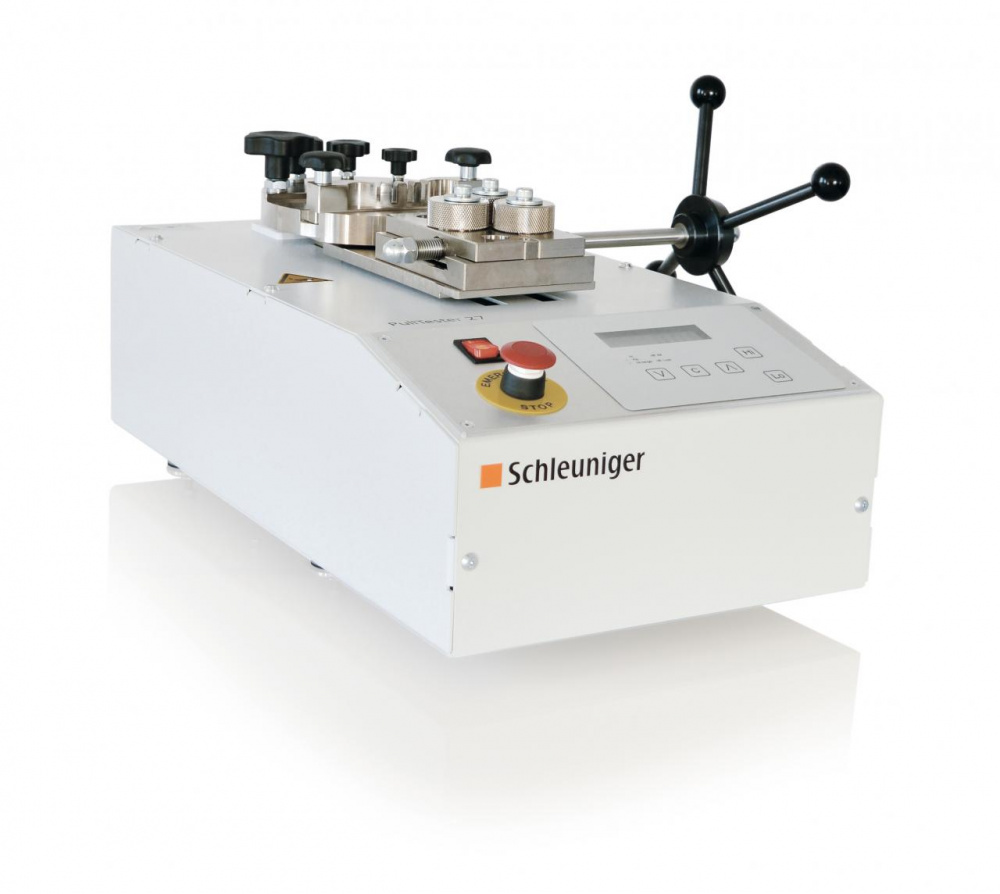

Schleuniger PullTester 27 — двухдиапазонное настольное устройство для измерения усилия разрыва обжатых проводов и соединений, выполненных ультразвуковой сваркой. Данное устройство рассчитано на более широкий ассортимент проводов, чем обычные однодиапазонные устройства. Усилие разрыва и натяжения — критически важный параметр для контроля и обеспечения качества. Эта универсальная машина имеет две модификации с двумя отдельно калибруемыми диапазонами измерения, рассчитанными на провода малого и большого сечения соответственно:

• PullTester 27 (стандартная модификация): 2000 / 5000 Н;
• PullTester 27-10 (специальная модификация): 5000 / 10 000 Н.

Тем самым обеспечивается максимально точное измерение широкого спектра проводов. Устройства с ручным и пневматическим приводом могут давать большой разброс результатов в зависимости от оператора или скорости натяжения. Некоторые стандарты предписывают выполнять испытание с постоянной скоростью натяжения. Устройство Schleuniger PullTester 27 оборудовано электродвигателем с регулируемой частотой вращения, который обеспечивает постоянную скорость натяжения во всем диапазоне измерения, а следовательно, повторяемые и точные результаты. Усилие разрыва может измеряться в фунт-силах, ньютонах или килограмм-силах. Держатель контактов может быть спроектирован и изготовлен под конкретное изделие. Кроме того, по запросу предлагаются другие держатели контактов.

Применение

Помимо нескольких диапазонов измерения, в PullTester 27 имеется две скорости натяжения. В качестве опции устройство можно объединить в сеть контроля качества с измерителем высоты обжима и блоком контроля усилия обжима, используя программу WinCrimp и адаптеры TCP/IP. Тем самым обеспечивается высокое качество готовой продукции по различным параметрам. Устройство PullTester 27 выпускается в двух модификациях и особенно полезно при контроле качества на производстве.

Особенности

• Два ЖКИ, обеспечивающие простоту в программировании и управлении;
• Электродвигатель с регулируемой частотой вращения, обеспечивающий постоянную скорость натяжения во всем диапазоне измерения;
• Два диапазона для повышения точности на более широком множестве типов проводов;
• Две модификации:

1. стандартная: 2000/5000 Н;
2. специальная: 5000/10 000 Н.

• Две скорости натяжения на выбор;
• Интерфейс RS-232 для анализа кривых и статистической обработки данных с помощью программы WinCrimp;
• Возможность объединения в сеть (опция).
