Измеритель длины кабеля QP-30

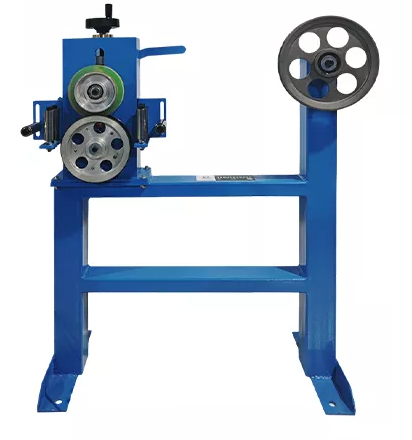

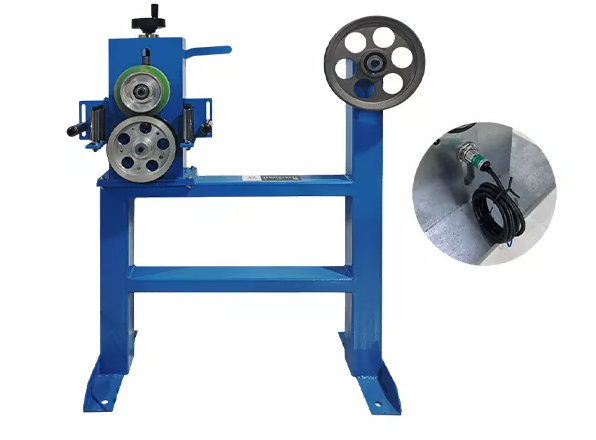

Вертикальный длинномер QP-30 — это измерительное устройство с диапазоном измерения длины 1–30 мм для проводов и труб, предназначенное для использования с линиями намотки. Он разработан для оперативного измерения длины средних и малых линейных изделий, таких как электрические провода, кабели, стальные тросы, толстые резиновые шланги и металлические трубы.
Этот пружинный двухпозиционный счетчик длины с колесом для хранения проволоки с правой стороны оснащен эксклюзивным встроенным колесом для хранения проволоки с правой стороны, которое смягчает резкие изменения натяжения при запуске, остановке или переключении катушек намотчика. Это помогает материалу надежно прилегать к измерительным колесам и снижает вероятность пропуска измерения длины.
Благодаря вертикальной пружинной конструкции с двойным режимом нажатия рычага и маховика, устройство поддерживает производственные линии со скоростью до 200 м/мин. Точность измерения достигает 1,5‰ для процессов экструзии и остается в пределах 2‰ для процессов перемотки и скручивания.
Дополнительная связь RS485 позволяет соединять экструдеры и намотчики для автоматической остановки и обрезки на заданной длине.

Благодаря пружинной вертикальной прессовой конструкции и двум методам сжатия (нажимной шток/маховик), он подходит для проводов различного диаметра (1-30 мм) и типов материалов, а опциональный интерфейс RS485 поддерживает связь с экструдерами и намоточными машинами для интеграции в автоматизированную производственную линию. Счетчик длины QP-30 для намоточной машины, представляющий собой экономичное промышленное решение, сертифицирован SGS и CE, отличается прочной конструкцией и возможностью индивидуальной настройки, что позволяет значительно снизить производственные затраты и повысить стандартизацию длины продукции для предприятий кабельной, стальной канатной и шланговой промышленности.

1. Широкий диапазон измерения 1–30 мм для различных средних и малых профилей

Это устройство для измерения длины проводов и трубок в диапазоне 1–30 мм, совместимое с линиями намотки, охватывает изделия с внешним диаметром до 30 мм, включая силовые кабели средней толщины, толстостенные промышленные резиновые шланги и многожильные витые провода. Пружинная конструкция с двойным давлением обеспечивает достаточное усилие зажима для надежного крепления жестких трубок и многослойных толстых пластиковых проводов к поверхности колеса, гарантируя стабильную работу при регулярной перемотке.

2. Встроенное колесо для хранения проволоки с правой стороны для компенсации колебаний натяжения и уменьшения количества пропущенных подсчетов при запуске и остановке

Эта эксклюзивная конструкция машины: пружинный счетчик длины с двойным давлением и колесом для хранения проволоки с правой стороны имеет независимое буферное колесо, установленное на правой раме. Когда провода внезапно ослабевают или натягиваются во время запуска, остановки и переключения катушек машины, колесо для хранения временно удерживает излишки материала, чтобы уменьшить проскальзывание, вызванное резкими изменениями натяжения. Измерительные показания остаются стабильными на высоких скоростях движения и устраняют распространенную проблему больших погрешностей размеров обычных измерителей длины при замене катушки.

3. Синхронные измерительные колеса большого диаметра с износостойким покрытием для обеспечения стабильной точности в течение длительного времени

Верхнее колесо с керамическим покрытием и нижнее колесо с резиновым покрытием образуют синхронную пару диаметром φ159,16 мм, создавая большую площадь контакта для толстых труб и кабелей среднего сечения, чтобы избежать проскальзывания в режиме холостого хода на высоких скоростях линии. Износостойкий керамический слой снижает износ при длительном массовом производстве и сокращает время простоя для калибровки. Высокая точность: 1,5‰ для экструзии, 2‰ для перемотки и скручивания. Показания остаются стабильными без скачков или пропусков при полной скорости 200 м/мин.

4. Вертикальная пружинная конструкция с двойным давлением и двумя режимами работы для различных материалов4

Основанная на вертикальном пружинном сжатии, она сочетает в себе быстродействующий рычаг давления и ручное колесо точной настройки. Он позволяет гибко зажимать мягкие резиновые шланги, жесткие круглые трубки и многослойные витые кабели. По сравнению с простыми одноканальными измерителями длины, он охватывает более широкий диапазон материалов и обеспечивает лучшую стабильность в обычных условиях намотки.

5. Сверхбольшой диапазон суммарного измерения для непрерывного производства больших рулонов

Онлайн-счетчик длины проводов и трубок с диапазоном 1–30 мм поддерживает суммарное измерение до 99999,9 м без промежуточной перезагрузки. Операторам не нужно сбрасывать данные в середине полного рулона кабелей и толстых пластиковых трубок, что снижает ошибки, возникающие при ручной записи, и упрощает монтаж оборудования для непрерывной экструзии и перемотки.

6. Регулируемая высота центра + передние и задние направляющие ролики для универсальной установки и предотвращения отклонений

Высота центра может свободно регулироваться в диапазоне от 900 мм до 1100 мм. Небольшие и средние экструдеры и намоточные машины могут устанавливать устройство напрямую без модификации стойки. Передние и задние направляющие ролики из нержавеющей стали ограничивают горизонтальное смещение материалов. Взаимодействуя с правым колесом для хранения проволоки, обеспечивающим стабильный контроль натяжения, они поддерживают постоянное прилегание материалов к измерительным колесам с контролируемыми погрешностями измерения для длительной эксплуатации.

7. Опциональная связь RS485 Modbus для интеллектуальных автоматизированных производственных линий

Модуль цифровой связи RS485 может быть установлен для синхронизации сигналов запуска длины проволоки в реальном времени и целевой длины с системами управления. Он автоматически выдает инструкции по остановке и резке после достижения заданной длины, связывая экструдеры и намоточные машины для реализации автономного производства фиксированной длины. Машина использует стандартное напряжение 220 В, не требующее дополнительного трансформатора, что упрощает проводку и ввод в эксплуатацию.

8. Утолщенная промышленная рама из листового металла, сертификаты безопасности и возможность индивидуальной настройки внешнего вида

Встроенная утолщенная рама из листового металла обладает достаточным собственным весом, чтобы противостоять смещению, вызванному вибрацией во время высокоскоростной намотки. Она прошла промышленные испытания CE и SGS с низким уровнем отказов при длительной непрерывной работе в цехе. Поддерживается индивидуальная окраска корпуса, и пользователи могут быстро окупить инвестиции в оборудование, удаляя отходы от изделий недостаточной длины.
