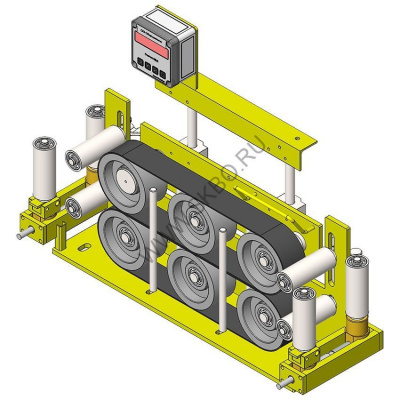

Измеритель длины кабеля МИД 50М2

200 000 ₽

Наличие уточняйте

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание
Характеристики

Описание

Измеритель длины кабеля МИД 50М2 - счётчик метража гусеничного типа, предназначенный для определения длины длинномерных материалов в интервале диаметров от 1 до 50 мм. Конструкция измерителя позволяет измерять длину материалов с неровной наружной поверхностью таких, как: трос, канат, ретро провод (винтажный кабель).

Измеритель длины кабеля МИД 50М2 состоит из неподвижной рамы с кронштейном счётчика импульсов, подвижной рамы, установленной на направляющих, блоков регулируемых входных и выходных направляющих роликов. На подвижной и неподвижной рамах установлены блоки зубчатых колёс с натянутыми на них зубчатыми ремнями, которые и являются входными звеньями в процессе измерения длины материала. На механической части смонтированы электронные компоненты: счётчик импульсов и энкодер.

Особенностью конструкции устройства можно назвать также откидывающиеся вертикальные входной и выходной направляющие ролики, что позволяет заводить кабель в измеритель не только с торца устройства, как в обычных моделях, например МИД 40, но и с фронтальной плоскости устройства, что может быть удобно при использовании измерителя в качестве элемента линии производства кабеля. Использование в качестве генератора импульсов для счётчика метража инкрементального энкодера, соединённого с одним из мерных колёс, позволяет повысить точность и дискретность счёта устройства относительно обычных (колёсных) измерителей длины.

Характеристики

Диапазон диаметров, мм	50
Габаритные размеры, мм	650х235х495
Масса, кг	35
