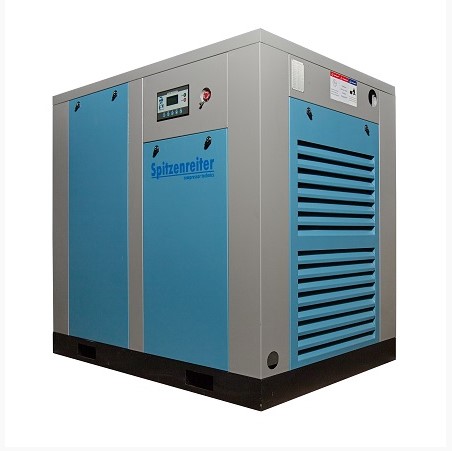

Винтовой компрессор Spitzenreiter S-EKO75DII
--
Компрессоры и компрессорное оборудование
-Грузоподъемное оборудованиеГидравлическое оборудованиеСварочное оборудованиеВентиляционное оборудованиеСтроительное оборудованиеЖелезнодорожное оборудованиеИнструментГаражное оборудование для автосервисаСкладское оборудованиеИзмерительное оборудованиеПолиграфическое оборудованиеУпаковочное и фасовочное оборудованиеГенераторыВесовое оборудованиеМотопомпыСмазочное, масло- и топливораздаточное оборудованиеКонвейеры и транспортерыТепловое оборудованиеЁмкости, резервуарыКлининговое оборудованиеКомпрессоры и компрессорное оборудование
Компрессоры Spitzenreiter
--S-EKO75DIIПоршневые компрессорыБензиновые и дизельные компрессорыВинтовые компрессорыПодготовка воздухаКомпрессоры IronMacКомпрессоры KraftMachineКомпрессоры SpitzenreiterКомпрессоры DALIКомпрессоры CrossAirКомпрессоры MagnusКомпрессоры XeleronКомпрессоры Metal MasterКомпрессоры DASКомпрессоры MASTER BLASTКомпрессоры AriacomКомпрессоры GMPКомпрессоры HansmannКомпрессоры TriumphКомпрессоры VortexКомпрессоры ММЗКомпрессоры RemezaКомпрессоры AlupКомпрессоры AtmosКомпрессоры BaldorКомпрессоры BergКомпрессоры FiacКомпрессоры FiniКомпрессоры FubagКомпрессоры WesterКомпрессоры ЗИФКомпрессоры OZENБежецкие компрессорыКомпрессоры AbacКомпрессоры ComaroКомпрессоры ArleoxКомпрессоры IngroКомпрессоры ET-CompressorsКомпрессоры DalgakiranКомпрессоры Nordberg
2 878 361 ₽
Наличие уточняйте
-
+
В корзинуВ корзине
Поделиться
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
- Viber
- Skype
- Telegram
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Процесс 2-х ступенчатого сжатия:
Атмосферный воздух через воздушный фильтр поступает в 1-ую ступень сжатия, в камере сжатия воздух смешивается с малой частью масла, и
давление поднимается до промежуточного значения. Затем воздушно-масляная смесь проходит через охлаждающий контур, где смешивается с большим объемом масла, с помощью чего происходит снижения температуры.
После снижения температуры воздух поступает во 2-ую ступень сжатия, где происходит сжатие до заданного значения. Воздух необходимой производительности и давление поступает в выпускной патрубок.
Анализ термодинамического принципа компрессора (P-V)
В процессе сжатия, давление поднимается со значения P1 до P2. Три разновидности процесса указано на рис. снизу.
Очевидно, что при изотермическом сжатии, потребление энергии минимальное. А при адиабатическом
сжатии потребление максимальное. К сожалению, в промышленности не возможно обеспечить изотермическое сжатие. Компрессор с 2-х ступенчатым сжатием является политропным.
Термический анализ компрессора с 2-х ступенчатым сжатием
Причина экономия мощности - Промежуточное охлаждение
Соотношение экономии мощности к охлаждению
Полное охлаждение: охлаждение до впускной температуры в одну ступень сжатия.
Не полное охлаждение: увеличение впускной температуры в соотношении с 1-ой ступенью сжатия на 3 увеличивает энергопотребление на 1%.
Понижение коэффициента сжатия увеличивает энергоэффективность
Воздух из стороны высокого давления стремится попасть в сторону низкого давления. Соответственно чем выше коэффициент сжатия, тем выше обратный поток. Если сравнивать винтовую пару одинаковой мощности, обратный поток винтовой пары с 2-х ступенчатым сжатием будет меньше из-за низкого коэффициента сжатия. Винтовая пара с 2-х ступенчатым сжатием уменьшила потери связанные с обратным потоком, увеличила производительность и уменьшила энергопотребление.
Преимущества низкого коэффициента сжатия:
Повышает эффективность
Уменьшение теплоты сжатия и минимальное повышение температуры в камере сжатия повышает эффективность
Повышает срок службы
Большое снижение осевой и радиальной нагрузки на роторы. В следствии повышение срока службы подшипников и роторов.
Низкий уровень шума
Не более 2000 об/мин – это низкий уровень шума
Экологичность
Высокая эффективность – это забота об окружающей среде
Цветной сенсорный контроллер – новейшая разработка в компрессоростроении
Описание контроллера:
1) Полноцветный сенсорный экран, легкость использования и простота интерфейса
2) Возможность установки в любую модель компрессора
3) Возможность подключения функции отправки SMS при нештатных ситуациях.
4) Сохранение истории ошибок до 100 дней
5) Интегрирован с датчиком давления и датчиком температуры.
6) Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
7) Язык: русский/английский
Атмосферный воздух через воздушный фильтр поступает в 1-ую ступень сжатия, в камере сжатия воздух смешивается с малой частью масла, и
давление поднимается до промежуточного значения. Затем воздушно-масляная смесь проходит через охлаждающий контур, где смешивается с большим объемом масла, с помощью чего происходит снижения температуры.
После снижения температуры воздух поступает во 2-ую ступень сжатия, где происходит сжатие до заданного значения. Воздух необходимой производительности и давление поступает в выпускной патрубок.
Анализ термодинамического принципа компрессора (P-V)
В процессе сжатия, давление поднимается со значения P1 до P2. Три разновидности процесса указано на рис. снизу.
Очевидно, что при изотермическом сжатии, потребление энергии минимальное. А при адиабатическом
сжатии потребление максимальное. К сожалению, в промышленности не возможно обеспечить изотермическое сжатие. Компрессор с 2-х ступенчатым сжатием является политропным.
Термический анализ компрессора с 2-х ступенчатым сжатием
Причина экономия мощности - Промежуточное охлаждение
Соотношение экономии мощности к охлаждению
Полное охлаждение: охлаждение до впускной температуры в одну ступень сжатия.
Не полное охлаждение: увеличение впускной температуры в соотношении с 1-ой ступенью сжатия на 3 увеличивает энергопотребление на 1%.
Понижение коэффициента сжатия увеличивает энергоэффективность
Воздух из стороны высокого давления стремится попасть в сторону низкого давления. Соответственно чем выше коэффициент сжатия, тем выше обратный поток. Если сравнивать винтовую пару одинаковой мощности, обратный поток винтовой пары с 2-х ступенчатым сжатием будет меньше из-за низкого коэффициента сжатия. Винтовая пара с 2-х ступенчатым сжатием уменьшила потери связанные с обратным потоком, увеличила производительность и уменьшила энергопотребление.
Преимущества низкого коэффициента сжатия:
Повышает эффективность
Уменьшение теплоты сжатия и минимальное повышение температуры в камере сжатия повышает эффективность
Повышает срок службы
Большое снижение осевой и радиальной нагрузки на роторы. В следствии повышение срока службы подшипников и роторов.
Низкий уровень шума
Не более 2000 об/мин – это низкий уровень шума
Экологичность
Высокая эффективность – это забота об окружающей среде
Цветной сенсорный контроллер – новейшая разработка в компрессоростроении
Описание контроллера:
1) Полноцветный сенсорный экран, легкость использования и простота интерфейса
2) Возможность установки в любую модель компрессора
3) Возможность подключения функции отправки SMS при нештатных ситуациях.
4) Сохранение истории ошибок до 100 дней
5) Интегрирован с датчиком давления и датчиком температуры.
6) Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
7) Язык: русский/английский
Характеристики
Тип компрессора
|
Винтовой |
Тип привода
|
прямой |
Производительность (л/мин)
|
15900, 11940, 11840, 10730, 9240, 6800 |
Раб. давление (Бар)
|
5, 7, 8, 10, 13, 15 |
Тип двигателя
|
Электрический |
Мощность двигателя (кВт)
|
55 |
Напряжение питания (В)
|
380 |
Уровень шума (Дб)
|
67 |
Габаритные размеры, мм
|
2150×1740×1550 |
Масса, кг
|
1690 |
