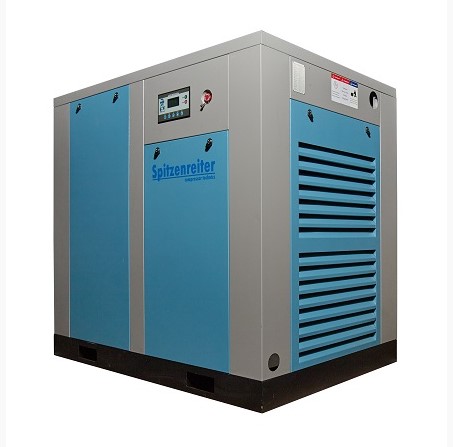

Винтовой компрессор Spitzenreiter S-EKO50DII
Описание
Процесс 2-х ступенчатого сжатия:
Атмосферный воздух через воздушный фильтр поступает в 1-ую ступень сжатия, в камере сжатия воздух смешивается с малой частью масла, и
давление поднимается до промежуточного значения. Затем воздушно-масляная смесь проходит через охлаждающий контур, где смешивается с большим объемом масла, с помощью чего происходит снижения температуры.
После снижения температуры воздух поступает во 2-ую ступень сжатия, где происходит сжатие до заданного значения. Воздух необходимой производительности и давление поступает в выпускной патрубок.
Анализ термодинамического принципа компрессора (P-V)
В процессе сжатия, давление поднимается со значения P1 до P2. Три разновидности процесса указано на рис. снизу.
Очевидно, что при изотермическом сжатии, потребление энергии минимальное. А при адиабатическом
сжатии потребление максимальное. К сожалению, в промышленности не возможно обеспечить изотермическое сжатие. Компрессор с 2-х ступенчатым сжатием является политропным.
Термический анализ компрессора с 2-х ступенчатым сжатием
Причина экономия мощности - Промежуточное охлаждение
Соотношение экономии мощности к охлаждению
Полное охлаждение: охлаждение до впускной температуры в одну ступень сжатия.
Не полное охлаждение: увеличение впускной температуры в соотношении с 1-ой ступенью сжатия на 3 увеличивает энергопотребление на 1%.
Понижение коэффициента сжатия увеличивает энергоэффективность
Воздух из стороны высокого давления стремится попасть в сторону низкого давления. Соответственно чем выше коэффициент сжатия, тем выше обратный поток. Если сравнивать винтовую пару одинаковой мощности, обратный поток винтовой пары с 2-х ступенчатым сжатием будет меньше из-за низкого коэффициента сжатия. Винтовая пара с 2-х ступенчатым сжатием уменьшила потери связанные с обратным потоком, увеличила производительность и уменьшила энергопотребление.
Преимущества низкого коэффициента сжатия:
Повышает эффективность
Уменьшение теплоты сжатия и минимальное повышение температуры в камере сжатия повышает эффективность
Повышает срок службы
Большое снижение осевой и радиальной нагрузки на роторы. В следствии повышение срока службы подшипников и роторов.
Низкий уровень шума
Не более 2000 об/мин – это низкий уровень шума
Экологичность
Высокая эффективность – это забота об окружающей среде
Цветной сенсорный контроллер – новейшая разработка в компрессоростроении
Описание контроллера:
1) Полноцветный сенсорный экран, легкость использования и простота интерфейса
2) Возможность установки в любую модель компрессора
3) Возможность подключения функции отправки SMS при нештатных ситуациях.
4) Сохранение истории ошибок до 100 дней
5) Интегрирован с датчиком давления и датчиком температуры.
6) Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
7) Язык: русский/английский
Атмосферный воздух через воздушный фильтр поступает в 1-ую ступень сжатия, в камере сжатия воздух смешивается с малой частью масла, и
давление поднимается до промежуточного значения. Затем воздушно-масляная смесь проходит через охлаждающий контур, где смешивается с большим объемом масла, с помощью чего происходит снижения температуры.
После снижения температуры воздух поступает во 2-ую ступень сжатия, где происходит сжатие до заданного значения. Воздух необходимой производительности и давление поступает в выпускной патрубок.
Анализ термодинамического принципа компрессора (P-V)
В процессе сжатия, давление поднимается со значения P1 до P2. Три разновидности процесса указано на рис. снизу.
Очевидно, что при изотермическом сжатии, потребление энергии минимальное. А при адиабатическом
сжатии потребление максимальное. К сожалению, в промышленности не возможно обеспечить изотермическое сжатие. Компрессор с 2-х ступенчатым сжатием является политропным.
Термический анализ компрессора с 2-х ступенчатым сжатием
Причина экономия мощности - Промежуточное охлаждение
Соотношение экономии мощности к охлаждению
Полное охлаждение: охлаждение до впускной температуры в одну ступень сжатия.
Не полное охлаждение: увеличение впускной температуры в соотношении с 1-ой ступенью сжатия на 3 увеличивает энергопотребление на 1%.
Понижение коэффициента сжатия увеличивает энергоэффективность
Воздух из стороны высокого давления стремится попасть в сторону низкого давления. Соответственно чем выше коэффициент сжатия, тем выше обратный поток. Если сравнивать винтовую пару одинаковой мощности, обратный поток винтовой пары с 2-х ступенчатым сжатием будет меньше из-за низкого коэффициента сжатия. Винтовая пара с 2-х ступенчатым сжатием уменьшила потери связанные с обратным потоком, увеличила производительность и уменьшила энергопотребление.
Преимущества низкого коэффициента сжатия:
Повышает эффективность
Уменьшение теплоты сжатия и минимальное повышение температуры в камере сжатия повышает эффективность
Повышает срок службы
Большое снижение осевой и радиальной нагрузки на роторы. В следствии повышение срока службы подшипников и роторов.
Низкий уровень шума
Не более 2000 об/мин – это низкий уровень шума
Экологичность
Высокая эффективность – это забота об окружающей среде
Цветной сенсорный контроллер – новейшая разработка в компрессоростроении
Описание контроллера:
1) Полноцветный сенсорный экран, легкость использования и простота интерфейса
2) Возможность установки в любую модель компрессора
3) Возможность подключения функции отправки SMS при нештатных ситуациях.
4) Сохранение истории ошибок до 100 дней
5) Интегрирован с датчиком давления и датчиком температуры.
6) Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
7) Язык: русский/английский
Характеристики
Тип компрессора
|
Винтовой |
Тип привода
|
прямой |
Производительность (л/мин)
|
9450, 7200, 7100, 6000, 5500, 3870 |
Раб. давление (Бар)
|
5, 7, 8, 10, 13, 15 |
Тип двигателя
|
Электрический |
Мощность двигателя (кВт)
|
37 |
Напряжение питания (В)
|
380 |
Уровень шума (Дб)
|
65 |
Габаритные размеры, мм
|
1700×1000×1340 |
Масса, кг
|
1450 |
