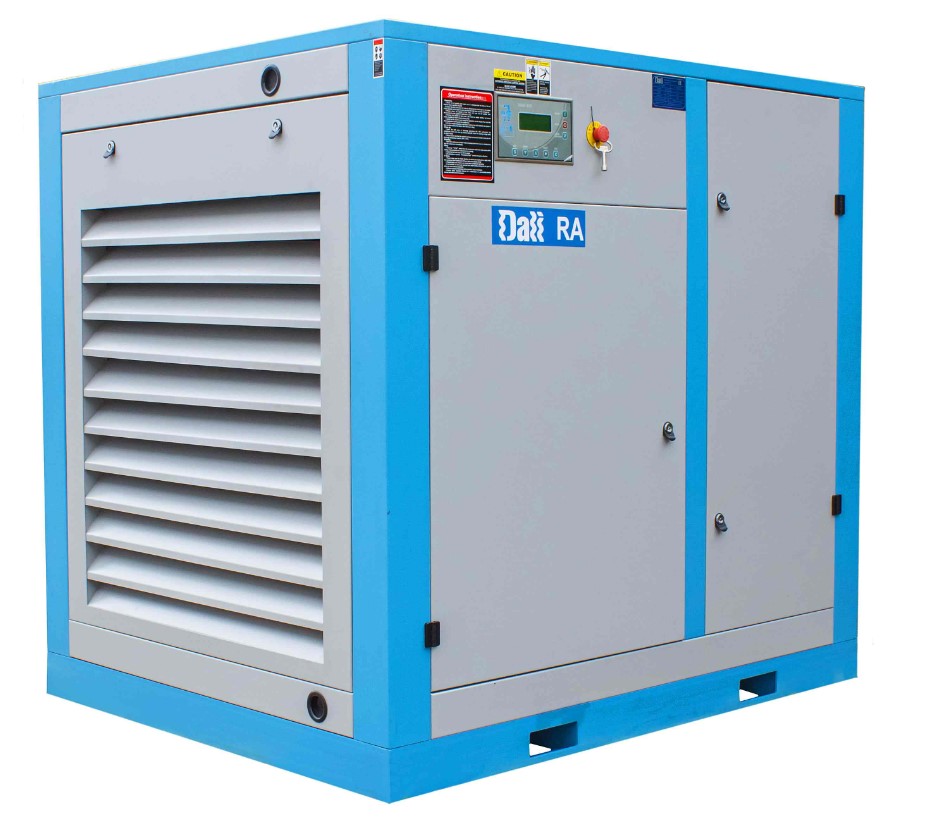

Винтовой компрессор Dali DL-22/10RA-F
Описание
Винтовой компрессор Dali DL-22/10RA-F — одноступенчатая двухроторная установка с ременным приводом и частотным преобразователем. При мощности электродвигателя 22 кВт и рабочем давлении 10 бар выдает 2,8 м3 чистого сжатого воздуха в минуту.
Преимущества электрического винтового компрессора Dali серии DL-RA-F
Стандартная комплектация без дополнительных опций и усложняющих конструкцию узлов.
Высокая энергоэффективность установок за счет применения одних из лучших в мире электродвигателей ZHONGDA, и высочайшего качества современных винтовых блоков SKK собственного производства (совместная разработка США и Китая во главе с доктором наук, профессором Tang Yan).
Значительная экономия электроэнергии благодаря частотному преобразователю Schneider Electric, который регулирует скорость вращения двигателя и позволяет расходовать энергию на производство только необходимого количества сжатого воздуха при его нестабильном потреблении.
Трехступенчатая система маслоотделения обеспечивает минимальный расход масла на унос — не более 3 мг/м3, и высокое качество сжатого воздуха.
Отсутствие вибраций на корпусе.
Низкий уровень шума.
Воздушное охлаждение.
Возможность обогревать помещение теплом, выделяемым установкой.
Ресурс работы от 40 000 моточасов до капремонта.
Комплектация и её особенности
Винтовые блоки SKK, 76 типоразмеров: собственное производство с использованием запатентованных технологий от конструкторско-технологического центра Kerry (США). Ассиметричный профиль винтовой пары с соотношением зубьев 5:6 делает скорости вращения роторов практически одинаковыми, а пробег подшипников — равномерным. Подшипники от ведущего мирового производителя SKF (Швеция). Предельную эффективность винтового элемента обеспечивает уникальная фирменная технология установки зазоров и соосности.
Трехфазный электродвигатель Zhongda с классом защиты IP55, классом изоляции F, классом энергоэффективности IE3. Защищен от попадания пыли и водяных струй, что делает его особенно надежным и долговечным. Рассчитан на длительную работу в тяжелых запыленных условиях без остановов и перерывов, защищен от перегрузок и скачков тока в электросети. Двигатель приводит в движение винтовой элемент посредством ременной передачи, что обеспечивает дополнительную надежность, простоту обслуживания и легкий визуальный контроль. Пуск происходит по схеме «звезда-треугольник».
Частотный преобразователь Schneider Electric. Делает запуск электродвигателя плавным, снижает большие пусковые токи и регулирует скорость вращения двигателя. При нестабильном потреблении сжатого воздуха компрессор с преобразователем автоматически изменяет производительность на выходе. Это уменьшает количество включений и оптимизирует режим энергопотребления. С частотным преобразователем вы избегаете стандартного режима «работа-холостой ход-остановка», сократив потребление энергии в непродуктивном режиме холостого хода. Такая существенная экономия помогает быстрее окупить не только разницу в стоимости с оборудованием без частотного преобразователя, но и стоимость самого компрессора.
Панель управления Multi Air Manager с ЖК-экраном на 4 строки и русским интерфейсом. Полное управление компрессором в автоматическом режиме. Система контролирует и отображает на дисплее все рабочие и сервисные параметры, извещает об аварийных ситуациях, подсказывает о необходимости сервисного обслуживания, помогает своевременно определять и устранять неисправности. Встроенный PLC блок позволяет объединить в единую сеть до 16 компрессоров одновременно. Защита положения фаз позволит уберечь винтовой блок от обратного вращения и сообщит об этом звуковым сигналом и сообщением на мониторе.
Щит управления с ударопрочным изолированным корпусом. Внутри надежные комплектующие от лидеров мирового рынка Schneider и СHNT, прошедшие испытания в самых тяжелых условиях эксплуатации.
Преимущества электрического винтового компрессора Dali серии DL-RA-F
Стандартная комплектация без дополнительных опций и усложняющих конструкцию узлов.
Высокая энергоэффективность установок за счет применения одних из лучших в мире электродвигателей ZHONGDA, и высочайшего качества современных винтовых блоков SKK собственного производства (совместная разработка США и Китая во главе с доктором наук, профессором Tang Yan).
Значительная экономия электроэнергии благодаря частотному преобразователю Schneider Electric, который регулирует скорость вращения двигателя и позволяет расходовать энергию на производство только необходимого количества сжатого воздуха при его нестабильном потреблении.
Трехступенчатая система маслоотделения обеспечивает минимальный расход масла на унос — не более 3 мг/м3, и высокое качество сжатого воздуха.
Отсутствие вибраций на корпусе.
Низкий уровень шума.
Воздушное охлаждение.
Возможность обогревать помещение теплом, выделяемым установкой.
Ресурс работы от 40 000 моточасов до капремонта.
Комплектация и её особенности
Винтовые блоки SKK, 76 типоразмеров: собственное производство с использованием запатентованных технологий от конструкторско-технологического центра Kerry (США). Ассиметричный профиль винтовой пары с соотношением зубьев 5:6 делает скорости вращения роторов практически одинаковыми, а пробег подшипников — равномерным. Подшипники от ведущего мирового производителя SKF (Швеция). Предельную эффективность винтового элемента обеспечивает уникальная фирменная технология установки зазоров и соосности.
Трехфазный электродвигатель Zhongda с классом защиты IP55, классом изоляции F, классом энергоэффективности IE3. Защищен от попадания пыли и водяных струй, что делает его особенно надежным и долговечным. Рассчитан на длительную работу в тяжелых запыленных условиях без остановов и перерывов, защищен от перегрузок и скачков тока в электросети. Двигатель приводит в движение винтовой элемент посредством ременной передачи, что обеспечивает дополнительную надежность, простоту обслуживания и легкий визуальный контроль. Пуск происходит по схеме «звезда-треугольник».
Частотный преобразователь Schneider Electric. Делает запуск электродвигателя плавным, снижает большие пусковые токи и регулирует скорость вращения двигателя. При нестабильном потреблении сжатого воздуха компрессор с преобразователем автоматически изменяет производительность на выходе. Это уменьшает количество включений и оптимизирует режим энергопотребления. С частотным преобразователем вы избегаете стандартного режима «работа-холостой ход-остановка», сократив потребление энергии в непродуктивном режиме холостого хода. Такая существенная экономия помогает быстрее окупить не только разницу в стоимости с оборудованием без частотного преобразователя, но и стоимость самого компрессора.
Панель управления Multi Air Manager с ЖК-экраном на 4 строки и русским интерфейсом. Полное управление компрессором в автоматическом режиме. Система контролирует и отображает на дисплее все рабочие и сервисные параметры, извещает об аварийных ситуациях, подсказывает о необходимости сервисного обслуживания, помогает своевременно определять и устранять неисправности. Встроенный PLC блок позволяет объединить в единую сеть до 16 компрессоров одновременно. Защита положения фаз позволит уберечь винтовой блок от обратного вращения и сообщит об этом звуковым сигналом и сообщением на мониторе.
Щит управления с ударопрочным изолированным корпусом. Внутри надежные комплектующие от лидеров мирового рынка Schneider и СHNT, прошедшие испытания в самых тяжелых условиях эксплуатации.
Характеристики
Тип компрессора
|
Винтовой |
Тип привода
|
ременной |
Производительность (л/мин)
|
2800 |
Раб. давление (Бар)
|
10 |
Тип двигателя
|
Электрический |
Мощность двигателя (кВт)
|
22 |
Напряжение питания (В)
|
380 |
Габаритные размеры, мм
|
1580x980x1330 |
Масса, кг
|
750 |
